Panoramica del prodotto

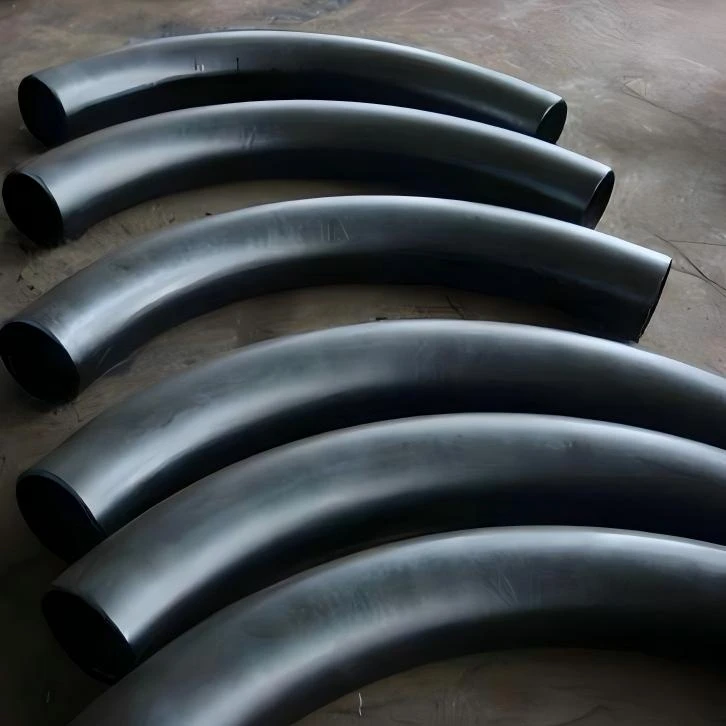

Tubi curvati a caldoprevede il riscaldamento dei tubi di acciaio fino a portarli allo stato plastico utilizzando il riscaldamento a induzione a media frequenza, quindi spingendoli nella forma, seguito da un rapido raffreddamento dopo la piegatura. Questo processo garantisce uno spessore uniforme della parete del tubo, con un tasso di assottigliamento inferiore al 10% sul lato dell'arco esterno, un lato dell'arco interno liscio e privo di grinze-, un'elevata precisione di piegatura e la capacità di sottoporsi a trattamento termico dopo la piegatura per eliminare lo stress mantenendo proprietà del materiale stabili.Tubi curvati a caldosono adatti a vari tipi di acciaio e diametri, supportano la personalizzazione di diversi raggi e angoli di curvatura e sono ampiamente utilizzati in ambienti ad alta-pressione e alta-temperatura come il trasporto di petrolio e gas e l'ingegneria chimica.

Parametri tecnici

1. Gamma di diametri del tubo:φ159 mm - φ1620 mm (personalizzabile)

2. Intervallo di spessore della parete: 3 mm - 120 mm

3. Serie materiale:Acciaio al carbonio: 20#, WPB, Q345B, L245-L485; Acciaio legato: 12Cr1MoV, 15CrMo, A335P11/P22/P91; Acciaio inossidabile: 304/304L, 316/316L, 321; Acciaio per tubazioni: X42 - X80

4. Angolo di piegatura:0 gradi - 100 gradi

Tubo di piegatura a caldo
DIMENSIONI

product-916-695

Dimensione nominale DN	Diametro esterno del tubo (D)		Raggio di piegatura (R)	Spessore della parete (t)	Angolo di piegatura (A)	Lunghezza sezione tubo dritto (L)
Dimensione nominale DN	Ⅰ	Ⅱ	Raggio di piegatura (R)	Spessore della parete (t)	Angolo di piegatura (A)	Lunghezza sezione tubo dritto (L)
150	168.3	159	R=3D~10D	5-60 mm	Inferiore o uguale a 90	Secondo le specifiche del cliente
200	219.1	219	R=3D~10D
250	273	273	R=3D~10D
300	323.9	325	R=3D~10D
350	355.6	377	R=3D~10D
400	406.4	426	R=3D~10D
450	457	480	R=3D~10D
500	508	530	R=3D~10D
550	559		R=3D~10D
600	610	630	R=3D~10D
650	660		R=3D~8D
700	711	720	R=3D~8D
750	762		R=3D~8D
800	813	820	R=3D~8D
850	864		R=3D~8D
900	914	920	R=3D~8D
950	965		R=3D~8D
1000	1016	1020	R=3D~8D
1050	1067		R=3D~8D
1100	1118	1120	R=3D~8D
1150	1168		R=3D~8D
1200	1219	1220	R=3D~8D
1250	1270		R=3D~6D
1300	1320.8		R=3D~6D
1350	1371.6		R=3D~6D
1400	1422.4		R=3D~6D
1450	1473.2		R=3D~6D
1500	1524		R=3D~6D
1600	1625.6		R=3D~6D
1800	1828.8		R=3D~6D
2000	2032		R=3D~6D

Caratteristiche del prodotto

Caratteristiche del processo

Tubi curvati a caldopuò riscaldarsi localmente per migliorare l'utilizzo dei materiali; la spinta continua garantisce la consistenza del prodotto; il raffreddamento sincrono controlla la microstruttura e le proprietà.

Prestazioni strutturali

Distribuzione uniforme dello spessore delle pareti; controllo dimensionale preciso; il trattamento termico post-piegatura stabilizza le proprietà del materiale.

Specifiche flessibili

Qualsiasi angolo compreso tra 0 gradi e 100 gradi; vari raggi di curvatura; adatto per acciaio al carbonio, acciaio legato e altri materiali.

Applicazioni

Oleodotti-per il trasporto di gas e petrolio a lunga distanza

Tubi curvati a caldosono adatti per deviazioni, attraversamenti e superamenti di condotte e nodi di evitamento in condotte di trasmissione a lunga- distanza. Vengono applicati a progetti chiave come il progetto di trasmissione del gas da ovest-a-est, con diametri di tubi che vanno da φ159 mm a 1220 mm, soddisfacendo le esigenze di costruzione di linee principali e diramazioni.

Rete di gasdotti urbani

Utilizzato per l'attraversamento della perforazione direzionale in reti di condotte ad alta-pressione e sub-alta-pressione e per l'adattamento del terreno, è entrato nell'elenco dei fornitori di reti di condotte urbane.

Sistema di riscaldamento centralizzato

Tubi curvati a caldoadottare tubi piegati prefabbricati isolati con una resistenza alla temperatura di 120 gradi, adatti per girare i nodi nelle reti di riscaldamento.
