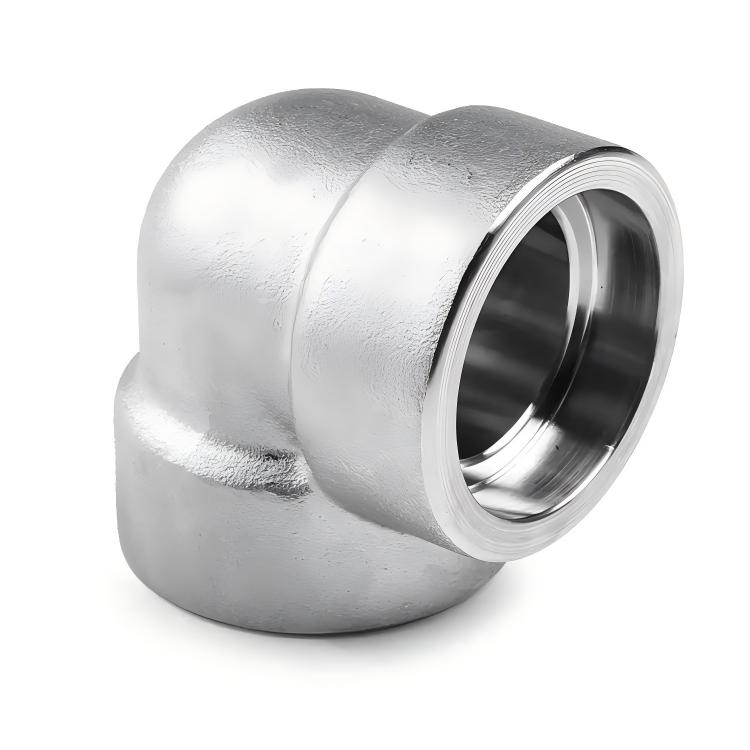

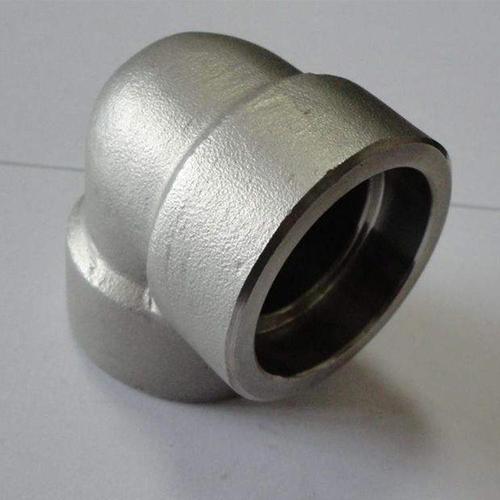

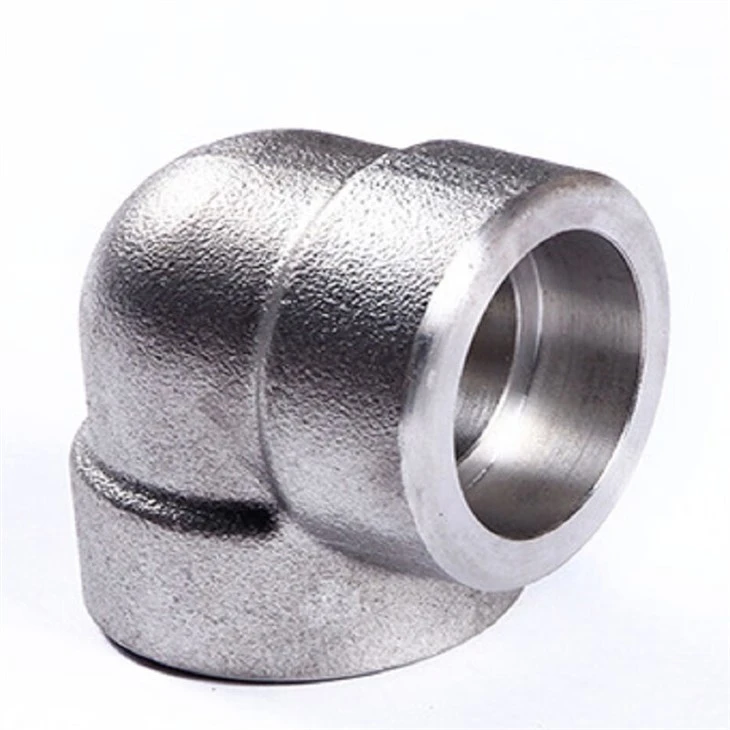

Panoramica del prodotto
Gomiti per saldatura di presesono raccordi per tubi ad alta-pressione-forgiati in un unico pezzo-pressione con spessore di parete uniforme. Il design della presa consente l'installazione di saldature d'angolo e impedisce l'ingresso di scorie di saldatura nella tubazione, conforme a GB/T14383 e ASME B16.11, con pressioni nominali di 3000LB-9000LB, applicabile alle condutture ad alta-temperatura e ad alta pressione del settore chimico ed energetico.
Applicazioni
1.Industrie principali: Gomito a presa trova applicazione nella raffinazione del petrolio, nei fertilizzanti chimici, nella produzione di energia termica e nella costruzione navale.
2.Condizioni difficili:Per tubazioni che trasportano sostanze ad alta-temperatura e alta-pressione, sostanze infiammabili, esplosive o tossiche.
3.Aree chiave: gomito a presa viene utilizzato per il collegamento di valvole, pompe e tubazioni principali per facilitare la manutenzione e lo smontaggio successivi.
Caratteristiche
Caratteristiche strutturali:La profondità uniforme della presa a due-estremità a 90 gradi a L-/180 gradi a U-assicura l'allineamento assiale del tubo.
Caratteristiche del materiale:Materiale in acciaio forgiato con struttura densa e resistenza maggiore rispetto alle fusioni ordinarie.
Caratteristiche del processo:Il gradino di arresto interno limita la profondità di inserimento del tubo per evitare la penetrazione della saldatura.
Specifiche tecniche
Angoli:45 gradi, 90 gradi, 180 gradi (curvatura di ritorno).
Norme: gomiti a presaadattarsi alla serie britannica A- (Φ21.3-Φ114.3) e alla serie metrica B (Φ18-Φ108).
Spessore della parete:SCH80(3000LB), SCH160(6000LB), XXS(9000LB).
ASME B16.11
Gomito per saldatura a presa
|
Tipo |
DN |
NPS |
SCH80/3000(chilogrammo) |
SCH160/6000(chilogrammo) |
XXS/9000(kg) |
|
90 gradi |
6 |
1/8" |
0.09 |
0.15 |
- |
|
90 gradi |
8 |
1/4" |
0.09 |
0.15 |
- |
|
90 gradi |
10 |
3/8" |
0.12 |
0.32 |
- |
|
90 gradi |
15 |
1/2" |
0.26 |
0.4 |
0.85 |
|
90 gradi |
20 |
3/4" |
0.35 |
0.65 |
1.48 |
|
90 gradi |
25 |
1" |
0.49 |
1.25 |
2.2 |
|
90 gradi |
32 |
1-1/4" |
0.85 |
1.4 |
2.9 |
|
90 gradi |
40 |
1-1/2" |
1.05 |
2.45 |
3.8 |
|
90 gradi |
50 |
2" |
1.75 |
2.76 |
6.35 |
|
90 gradi |
65 |
2-1/2" |
3.8 |
4.8 |
- |
|
90 gradi |
80 |
3" |
5.2 |
8.85 |
- |
|
90 gradi |
100 |
4" |
11 |
- |
- |
|
45 gradi |
6 |
1/8" |
0.08 |
0.16 |
- |
|
45 gradi |
8 |
1/4" |
0.08 |
0.16 |
- |
|
45 gradi |
10 |
3/8" |
0.12 |
0.28 |
- |
|
45 gradi |
15 |
1/2" |
0.22 |
0.3 |
0.78 |
|
45 gradi |
20 |
3/4" |
0.28 |
0.59 |
1.25 |
|
45 gradi |
25 |
1" |
0.43 |
0.9 |
1.85 |
|
45 gradi |
32 |
1-1/4" |
0.65 |
1.15 |
2.62 |
|
45 gradi |
40 |
1-1/2" |
0.79 |
2.02 |
3.45 |
|
45 gradi |
50 |
2" |
1.25 |
2.3 |
5.8 |
|
45 gradi |
65 |
2-1/2" |
3.6 |
4.2 |
- |
|
45 gradi |
80 |
3" |
5.1 |
6.1 |
- |
|
45 gradi |
100 |
4" |
9.5 |
- |
- |
