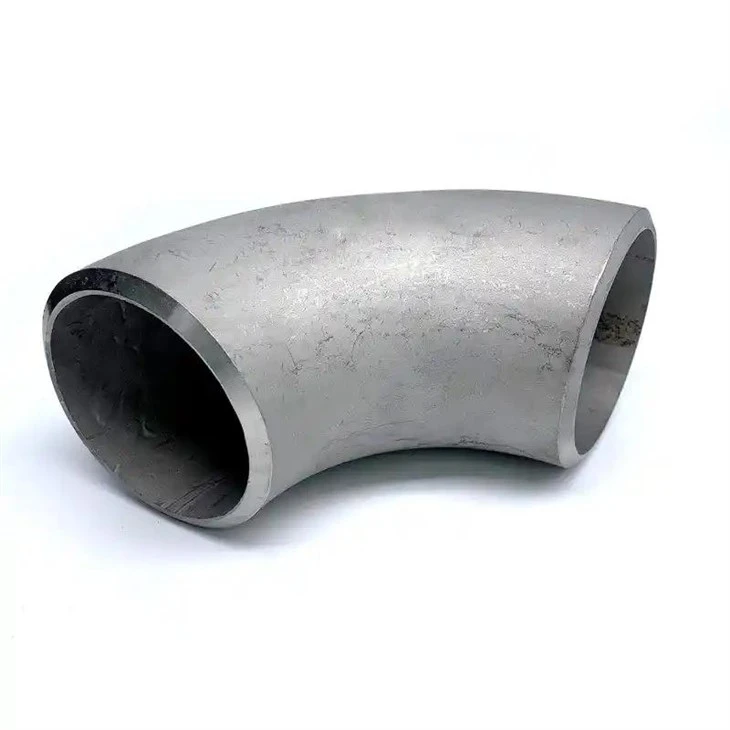

Panoramica del prodotto
Questa serie di gomiti per saldatura di testa- è prodotta in conformità con ASME B16.9 e la precisione dimensionale soddisfa i requisiti standard. Il gomito ASME offre tre raggi di curvatura: R=1.0D, R=1.5D e R=3.0D, adatti a diverse condizioni di layout della tubazione.
La capacità di fornitura mensile è di 1000 tonnellate. I trattamenti superficiali includono finitura nuda, verniciatura, olio anti-ruggine, zincatura a caldo-per immersione e rivestimento anti-corrosione, che possono essere selezionati in base all'ambiente di servizio. I prodotti sono imballati in casse di legno o pallet di legno.
Specifiche
|
Articolo |
Dettagli |
|
Norma di esecuzione |
ASME B16.9 |
|
Tipo/Modello |
Gomiti da 90 gradi, 45 gradi, 180 gradi; R=1.0D, R=1.5D, R=3.0D |
|
Gamma di specifiche |
ASME B16.9: da 1/2" a 48" (da DN15 a DN1200) |
|
Classe di spessore della parete |
SCH10, SCH10S, SCH20, SCH30, SCHSTD, SCH40, SCH40S, SCH60, SCH80, SCH80S, SCHXS, SCH100, SCH120, SCH140, SCH160, XXS |
|
Tipo di connessione |
Saldatura-di testa (bianco e nero) |
|
Trattamento superficiale |
Superficie nuda, vernice, olio antiruggine, vernice anti-corrosione, zincatura-a caldo |
|
Materiale in acciaio al carbonio |
A234 WPB, WPHY52, WPHY60, WPHY65 |
|
Materiale in acciaio inossidabile |
304, 304L, 316, 316L, 321 |
|
Materiale in acciaio legato |
A234 WP11, WP22, WP12, WP5, WP9, WP91 |
Dimensioni
ASME B16.9-2024 CURVE
Dimensioni dei gomiti a lungo raggio
|
Dimensione nominale del tubo (NPS) |
Diametro esterno allo smusso (mm) |
Da centro a fine (mm) |
|
|
Gomiti a 90 gradi (A) |
Gomiti a 45 gradi (B) |
||
|
1/2" |
21.3 |
38 |
16 |
|
3/4" |
26.7 |
38 |
19 |
|
1" |
33.4 |
38 |
22 |
|
1-1/4" |
42.2 |
48 |
25 |
|
1-1/2" |
48.3 |
57 |
29 |
|
2" |
60.3 |
76 |
35 |
|
2-1/2" |
73.0 |
95 |
44 |
|
3" |
88.9 |
114 |
51 |
|
3-1/2" |
101.6 |
133 |
57 |
|
4" |
114.3 |
152 |
64 |
|
5" |
141.3 |
190 |
79 |
|
6" |
168.3 |
229 |
95 |
|
8" |
219.1 |
305 |
127 |
|
10" |
273 |
381 |
159 |
|
12" |
323.8 |
457 |
190 |
|
14" |
355.6 |
533 |
222 |
|
16" |
406.4 |
610 |
254 |
|
18" |
457 |
686 |
286 |
|
20" |
508 |
762 |
318 |
|
22" |
559 |
838 |
343 |
|
24" |
610 |
914 |
381 |
|
26" |
660 |
991 |
406 |
|
28" |
711 |
1067 |
438 |
|
30" |
762 |
1143 |
470 |
|
32" |
813 |
1219 |
502 |
|
34" |
864 |
1295 |
533 |
|
36" |
914 |
1372 |
565 |
|
38" |
965 |
1448 |
600 |
|
40" |
1016 |
1524 |
632 |
|
42" |
1067 |
1600 |
660 |
|
44" |
1118 |
1676 |
695 |
|
46" |
1168 |
1753 |
727 |
|
48" |
1219 |
1829 |
759 |
Applicazioni
Il gomito ASME viene utilizzato principalmente in settori quali petrolio, prodotti chimici, gas naturale, elettricità, costruzioni navali e ingegneria navale, ingegneria municipale (come approvvigionamento idrico urbano e drenaggio/riscaldamento/gas), trattamento delle acque reflue, sistemi edilizi e di protezione antincendio, produzione di apparecchiature meccaniche, ecc.; I tipi di apparecchiature applicabili includono condutture, valvole, sale pompe, compressori, scambiatori di calore, caldaie, turbine a vapore, generatori, reattori, serbatoi di stoccaggio, ecc.
