Panoramica del prodotto

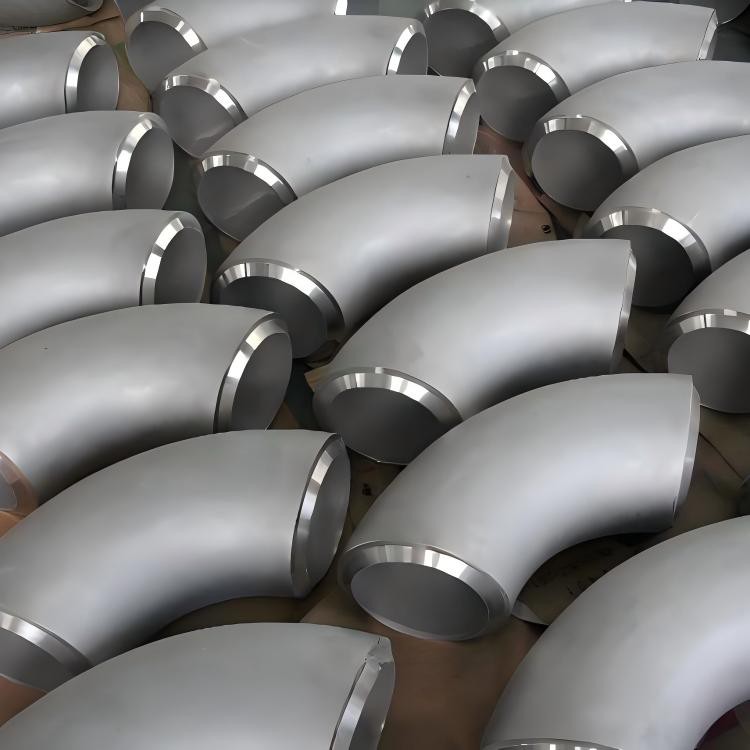

ILdin gomitoè un raccordo per tubi a saldatura di testa-prodotto secondo DIN2605 per cambiamenti direzionali nei sistemi di tubazioni industriali. Progettato per garantire affidabilità in ambienti ad alta-pressione e alta{{4}temperatura, è ampiamente specificato per applicazioni petrolchimiche, di produzione di energia e di ingegneria navale.

Specifiche e dimensioni

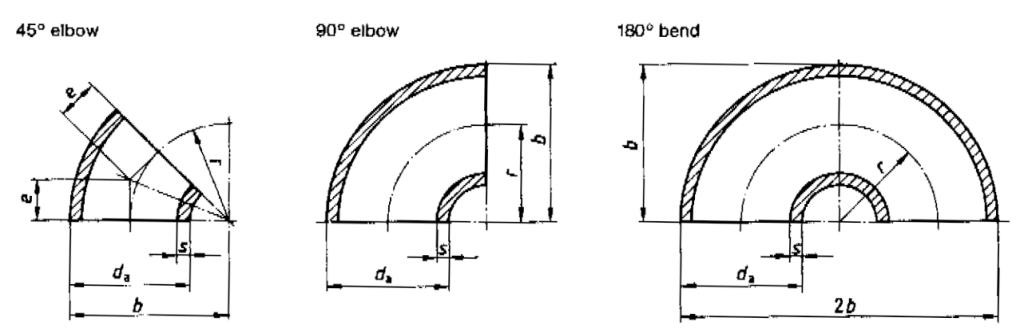

DIN2605-1 CURVE
DIMENSIONI

product-1028-329

Dimensione nominale DN	Diametro esterno tubo d_a	Tipo	Spessore parete s per la serie					Fattore di pressione massimo in percentuale per le serie					r	b	e
Dimensione nominale DN	Diametro esterno tubo d_a	Tipo	1	2	3	4	5	1	2	3	4	5	r	b	e
200	219.1	2	2.9	4.5	6.3	8	12.5	62	62	62	63	63	203	313	84
		3						77	78	78	78	78	305	414	126
		5						87	87	87	88	88	510	620	211
		10						93	93	93	93	93	1016	1126	421
		20						97	97	97	97	97	2032	2142	842
250	273	2	2.9	5	6.3	8.8	-	62	62	63	63	-	254	391	105
		3						78	78	78	78		381	518	158
		5						88	88	88	88		650	787	269
		10						93	93	93	93		1270	1407	526
		20						97	97	97	97		2540	2677	1052
300	323.9	2	2.9	5.6	7.1	10	-	63	63	63	83	-	305	467	126
		3						78	78	78	78		457	619	189
		5						88	88	88	88		775	937	321
		10						93	93	93	93		1524	1686	631
		20						97	97	97	97		3048	3210	1263
350	355.6	2	3.2	5.6	8	11	-	66	66	66	66	-	356	533	148
		3						79	79	79	80		533	711	221
		5						88	88	88	88		850	1028	352
		10						94	94	94	94		1778	1956	737
		20						97	97	97	97		3556	3734	1437
400	406.4	2	3.2	6.3	8.8	12.5	-	66	66	66	66	-	406	610	168
		3						78	79	80	80		610	813	253
		5						88	88	88	88		970	1173	402
		10						94	94	94	94		2032	2235	842
		20						97	97	97	97		4064	4267	1683
450	457	2	4	6.3	10	-	-	66	66	66	-	-	457	686	189
		3						79	79	80			686	914	284
		5						88	88	88			1122	1350	465
		10						94	94	94			2286	2515	947
		20						97	97	97			4572	4801	1894
500	508	2	4	6.2	11	-	-	66	66	66	-	-	508	762	210
		3						79	79	80			762	1016	361
		5						88	88	88			1245	1500	516
		10						94	94	94			2540	2794	1052
		20						97	97	97			5080	5334	2104
600	610	2	5	6.3	12.5	-	-	66	66	66	-	-	610	914	253
		3						79	79	80			914	1219	379
		5						88	88	88			1525	1830	632
		10						94	94	94			3050	3355	1263
		20						97	97	97			6100	6405	2527

Materiali

ILdin gomitoè disponibile nei seguenti gradi di materiale:

Acciaio al carbonio: ST35.8, ST37.2
Acciaio inossidabile: 1.4301 (304), 1.4304 (304L), 1.4401 (316), 1.4404 (316L), X2CrNiN1810 (1.4311)
Acciaio legato: 15NiCuMoNb5, 10CrMo910

Caratteristiche principali

Standard:DIN2605
Tipo di connessione:Saldatura di testa- (BW) con estremità smussate
Opzioni angolo:90 gradi, 45 gradi e 180 gradi
Raggio di curvatura:R=1.0S e R=1.5S
Intervallo di dimensioni:Da DN200 a DN600 (da ø219,1 mm a ø610 mm); disponibile fino a ø1220 mm su richiesta
Spessore della parete:Da 3 mm a 40 mm (Serie 1–5)
Fattore di pressione:Dal 62% al 97% a seconda della serie e del tipo
Trattamento superficiale:Colore
Capacità di fornitura:1000 tonnellate/mese

Vantaggi del prodotto

Le opzioni di spessore della parete sono conformi a più serie di pressione (1–5), con fattori di pressione corrispondenti che vanno dal 62% al 97%, garantendo l'idoneità a diverse classi di pressione
Il raggio di curvatura preciso (r) garantisce una direzione del flusso coerente con turbolenza minima
Disponibili in tipi di raggio lungo- (2, 3, 5, 10, 20) per soddisfare diversi requisiti di layout e distribuzione delle sollecitazioni
Le estremità-saldate di testa forniscono giunti-a penetrazione completa per sistemi di tubazioni-ad alta integrità

Applicazioni

Questodin gomitoè ampiamente utilizzato nei sistemi di tubazioni in pressione, tra cui:
